AMA převaděč Litomyšl

28. 7. 2010

Převaděč uveden do provozu. Ostatní info na stránkách převaděče : www.ok0bap.estranky.cz

Tak vše je již připraveno. Kompletní sestavu už mám doma. Po testování jsem zjistil že bude třeba vyměnit zdroj a že záložní baterie je zbytečné řešení které bude zbytečně zabírat místo. Zdroj při 15W výkonu se poměrně dost zahřívá takže se nahradí jiným.



Musím táké poznamenat, že  jsme s Radkem OK7ET vytvořili samostatný web o převaděči. Měl bych spíše říci, že web zpracoval Radek sám. Já jsem vložil jen pár fotek na úvod :-). Takže tímto mu patří velký dík. Na stránky ve výstavbě se nyní můžete podívat zde: www.ok0bap.estranky.cz

 Zde jsou všechny fotky:  http://charliee23.rajce.idnes.cz/Repeater/

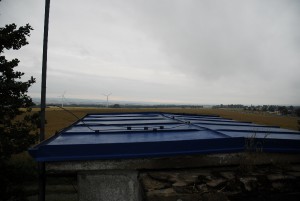

Ze všech sil se snažíme vybudovat převaděč na 70cm v okolí Litomyšle. Nejlepší kompromis, který se našel bude ten, že se převaděč doufejme umístí na vodojem Gajer u Litomyšle. Pokud ano, pokryje prakticky celou Litomyšl a okolí pouze na ruční radiostanice a podle měření bude možné se na něj dovolat i z Prahy. Při testování byl Radek z Prahy OK7ET(bílá hůl, 10W) slyšet na trojici dipólů bezproblému R5. Při testování se ozývalo také dost stanic z pardubicka taktéž R5. Bohužel není kloudně otestován druhý směr a to směrem na Svitavy.



Komponenty převaděče:

Anténa: prozatím 4 sfázované dipóly (dva směrem na západ a dva směrem na východ)

Převaděč: 2x Motorola GM950 s kontolerem Zetron M37 repeaterman

Výkon: 15W

Duplexer: helicalový APEX

Zdroj: Tesla

Lokalita: prozatím QTH Litomyšl



Jelikož komponenty na převaděč nejsou zrovna levné, tak prosím ty, kteří chtějí aspoň tochu finančně pomoci a jsou ochotní poslat nějakou tu korunu na účet, případně předat osobně.

Číslo účtu zde: 78-9988070287/0100 jako zprávu pro příjemce uvádějte PŘEVADĚČ

Doufám, že se vše podaří podle plánu a převaděč se zprovozní co nejdříve.





Příspěvky na převaděč

Radek OK7ET věnoval Motorolu GM950

Petr OK1PSH upravil zdroje

Pavel OK4PS sehnal Motoroly

Broňek OK2JIB precizně sladil převaděč

Jirka OK7AP kontroler, kabely, zdroj

OK1KP skříň pro převaděč a shaní finanční dar

OK7IT konektory, ventilátory a správa echolinku

Firma SCHIPRO s.r.o. darovala duplexer s anténou

Internetový obchod naradiprovas.cz - finanční podpora


Všem těmto jmenovaným, kteří se podíleli na zrodu tohoto převaděče patří velký DÍK.




















































 malé video zde: http://www.youtube.com/watch?v=ulf3cqP4QGQ
